Alloden
Abutments의 재질은 Medical Grade의 Titanium Alloy (Ti6Al4V)입니다. |
| |
|
Alloden Abutments의 종류는 Temporary, Conventional,
Utility, O-ring Abutments로 구분되며 각 종류마다
2.0, 2.3, 3.0㎜ Post로 나누어져 있습니다.
또한 각 Post마다 Angled(15˚) Abutment가 있어 어떠한 임상 Case에서도
적용이 가능하며,
다양한 Abutment의 Selection을 제공합니다. |
|
*일반적인 사례
| 직경 |
3.5 |
4.0 |
5.0 |
6.0 |
길이 |
8mm |
6.5mm,
8mm
|
5mm, 6.5mm |
5mm, 6.5mm |
| 1st
Choice |
LA |
UL
UA
C
LA |
C
PM
M
UC |
M |
|
| LA: lower anterior, UL:
upper lateral, UC: upper central, C: canine
PM: premolar, M: molar |
|
|
| |
|

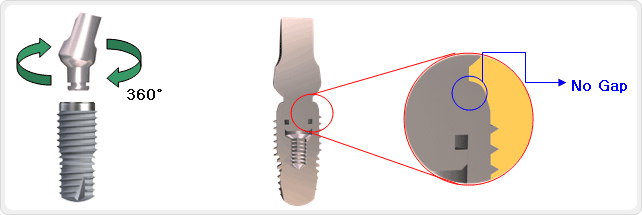

Alloden Abutments는 360˚ 회전이 가능하여 Positioning이
매우 편리하며, 기본적으로 1.5˚ Taper 결합방식으로 Fixture와 결합시 Gap이
없으며, 그로인해 확실한 Bacteria Seal가능합니다.
또한 Micro Movement가 없어 Bone Resorption 방지가 가능합니다.
|
|
 |
| |
|
| |
 |
| |
|

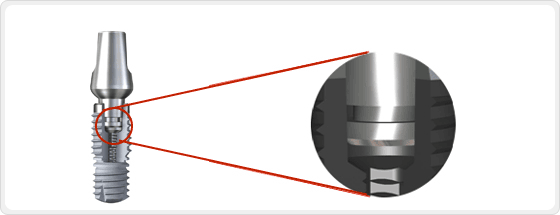

Permanent Abutment로 사용되는 Conventional,
Utility 및 O-ring Abutment는 1.5˚ Taper의 Double Locking
Connection 방식입니다.

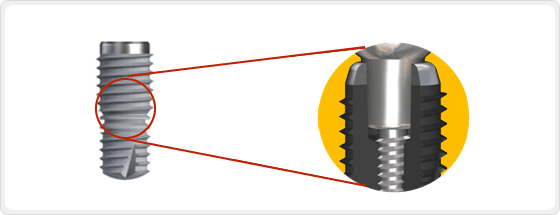

Post 하방부에 일정한 홈(Vent Groove)은 인공치아와 연결시 내부 공기압의
완화 및배출을 유도하며,
또한 결합시 Fixture well속에 있을 수 있는 혈액이나 액체성분을 배출시키므로
Implant와 Abutment의 결합력을
최대한 증가시켜주는 역할을 합니다. |
|
 |
| |
|
Temporary Abutment는 Screw 및 Half
friction에 Fixture와 결합되어 임시크라운의 착탈이 용이합니다. |
|
 |
| |
|
| |
 |
| |
|
재질은 Medical
Grade의 Titanium Alloy (Ti6Al4V)이며, 1.5˚ Taper Double
Locking으로 Fixture와 결합니다. |
| |
|

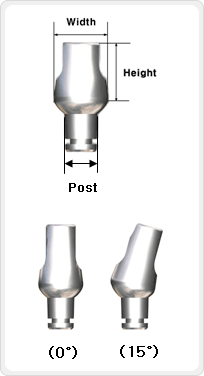

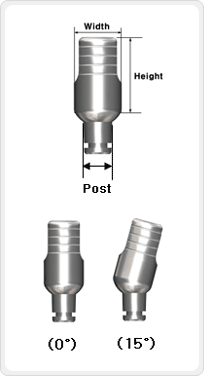

사용하기 편하게 Preparation이
되어 출시되는 제품으로 직경은 3.5mm, 4.0mm, 5.0mm, 6.0mm 로 구분되어
있고 각도는 0˚와 15˚ 두가지로 나누어져 있습니다.
높이는 5.0mm, 6.5mm, 8mm가 있습니다.(아래 도표 참조) |
| |
|
Abutment Level 즉 전통적인
인상법으로 치아를 수복하고자 할 경우에 사용하면 매우 편리합니다. |
| |
|
Conventional Abutment
Size |
|
| |
|
 |
2.0mm |
2.3mm |
3.0mm |
| 3.5
X 6.5mm 0˚ |
○ |
○ |
|
| 3.5
X 6.5mm 15˚ |
○ |
○ |
|
| 3.5
X 8.0mm 0˚ |
○ |
○ |
|
| 3.5
X 8.0mm 15˚ |
○ |
○ |
|
| 4.0
X 6.5mm 0˚ |
○ |
○ |
○ |
| 4.0
X 6.5mm 15˚ |
○ |
○ |
○ |
| 4.0
X 8.0mm 0˚ |
○ |
○ |
○ |
| 4.0
X 8.0mm 15˚ |
○ |
○ |
○ |
| 5.0
X 5.0mm 0˚ |
|
|
○ |
| 5.0
X 5.0mm 15˚ |
|
|
○ |
| 5.0
X 6.5mm 0˚ |
|
○ |
○ |
| 5.0
X 6.5mm 15˚ |
|
○ |
○ |
| 5.0
X 8.0mm 0˚ |
|
○ |
○ |
| 5.0
X 8.0mm 15˚ |
|
○ |
○ |
| 6.0
X 5.0mm 0˚ |
|
|
○ |
| 6.0
X 5.0mm 15˚ |
|
|
○ |
| 6.0
X 6.5mm 0˚ |
|
|
○ |
| 6.0
X 6.5mm 15˚ |
|
|
○ |
|
|
| |

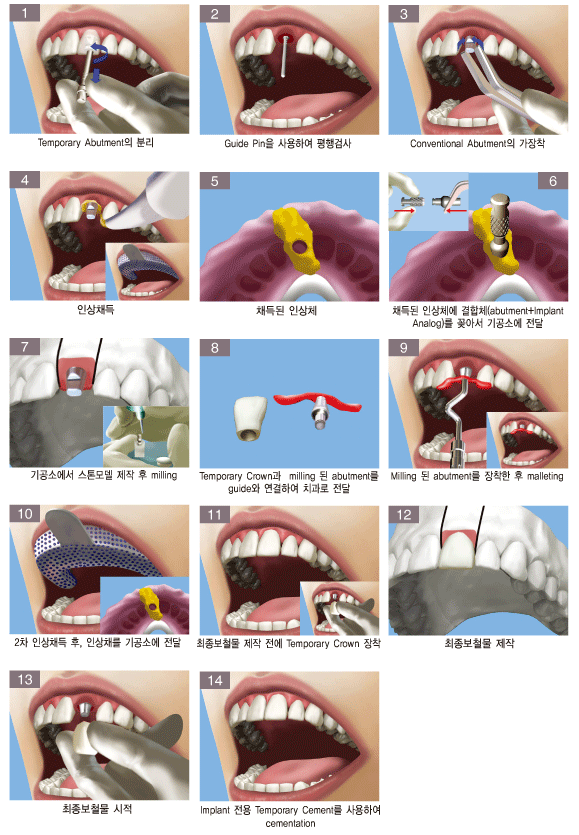

| (Conventional
Abutment를 이용한 Direct Impression 예) |
 |
| |
| |
|
| |
 |
| |
|
재질은 Medical
Grade의 Titanium Alloy (Ti6Al4V)이며, 1.5˚ Taper Double
Locking으로 Fixture와 결합니다. |
| |
|
Implant Level Impression시
Impression Coping으로 사용하면 Impression시 나타나는 흔들림 현상
없이
정확하게 인상을 채득할 수 있습니다. |
| |
|
직경은 3.5mm, 4.0mm, 5.0mm,
6.0mm 로 구분되어 있고 각도는 0˚와 15˚ 두가지로 나누어져 있습니다.
높이는 8.0mm, 11.0mm가 있습니다.(아래 도표 참조) |
| |
|
Utility Abutment Size |
|
| |
|
|
2.0mm |
2.3mm |
3.0mm |
| 3.5
X 8.0mm 0˚ |
○ |
○ |
|
| 3.5
X 8.0mm 15˚ |
○ |
○ |
|
| 3.5
X 11.0mm 0˚ |
○ |
○ |
|
| 3.5
X 11.0mm 15˚ |
○ |
○ |
|
| 4.0
X 8.0mm 0˚ |
|
○ |
○ |
| 4.0
X 8.0mm 15˚ |
|
○ |
○ |
| 4.0
X 11.0mm 0˚ |
|
○ |
○ |
| 4.0
X 11.0mm 15˚ |
|
○ |
○ |
| 5.0
X 8.0mm 0˚ |
|
○ |
○ |
| 5.0
X 8.0mm 15˚ |
|
○ |
○ |
| 5.0
X 11.0mm 0˚ |
|
○ |
○ |
| 5.0
X 11.0mm 15˚ |
|
○ |
○ |
| 6.0
X 8.0mm 0˚ |
|
|
○ |
| 6.0
X 8.0mm 15˚ |
|
|
○ |
| 6.0
X 11.0mm 0˚ |
|
|
○ |
| 6.0
X 11.0mm 15˚ |
|
|
○ |
|
|
| |

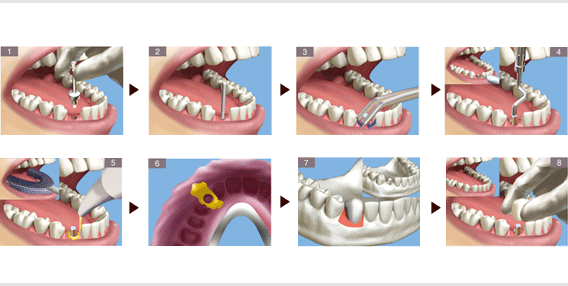

| (Utility
Abutment를 이용한 Indirect Impression 예) |
 |
| |
|
| |
 |
| |
|
재질은 Medical
Grade의 Titanium Alloy (Ti6Al4V)이며, 1.5˚ Taper Double
Locking으로 Fixture와 결합니다. |
| |
|

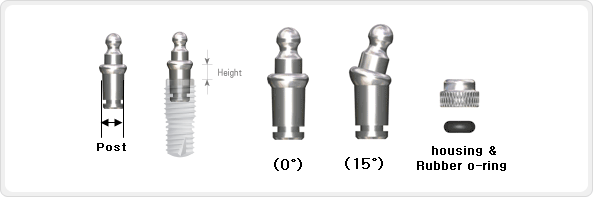

부분 틀니 또는 전악 틀니를 수복할
경우 사용됩니다. |
| |
|
높이는 3.0mm, 5.0mm 로 구분되어
있고, 각도는 0˚, 15˚ 가 있습니다. |
| |
|
O-ring Abutment Size |
|
| |
|
 |
 |
2.0mm |
2.3mm |
3.0mm |
| 3mm
0˚ |
○ |
○ |
○ |
| 3mm
15˚ |
○ |
○ |
○ |
| 5mm
0˚ |
○ |
○ |
○ |
| 5mm
15˚ |
○ |
○ |
○ |
|
|
| |
|
| |
 |
| |
|
재질은 Medical
Grade의 Titanium Alloy (Ti6Al4V)이며, 1.5˚ Taper 와
Screw로 Fixture와 결합됩니다. |
| |
|
좌우 20˚의 경사각을 가져 보철물
착탈시 인공치아의 상호 인접 방향간에 좌우 40˚까지의 보철물 착탈이
이루어지므로 구강내 어떤 부위, 어떤 각도의 인공치아간에도 용이하도록 디자인 되어 있습니다. |
| |
|

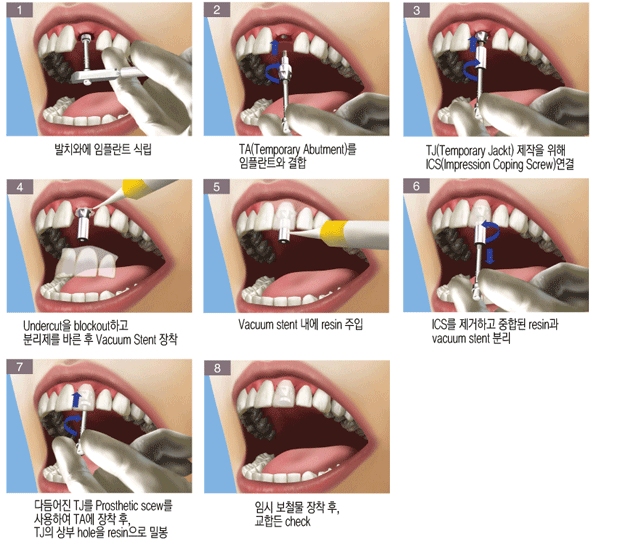

인공치아를 이식후 즉시, 조기부하 그리고
정상적인 2차 시술후 영구 Abutment를 장착전 임시적으로 사용되며,
또한 Temporary Abutment의 사용은 심미적, 기능적 회복은 물론, 시틀니
사용을 자제하게 하여 주어 최상의
인공치아 술식에 필수적입니다. |
| |
|
Temporary Abutment Size |
|
| |
|
 |
2.0mm
Post |
2.3mm
Post |
3.0mm
Post |
| 3mm
0˚ |
3.5mm |
4.0mm |
5.0mm |
5.0mm |
6.0mm |
| 3mm
15˚ |
○ |
○ |
○ |
○ |
○ |
|
| |
|
 |
